Kollektion  Kollektion LKMAPXXX_COL Update

Leitungskataster LKMap

#Elektrizität, #Energie, #Gebäude und Anlagen, #Leitung, #Leitungskataster, #Netzstruktur, #Telekommunikation, #Trinkwasser, #Ver- und Entsorgung

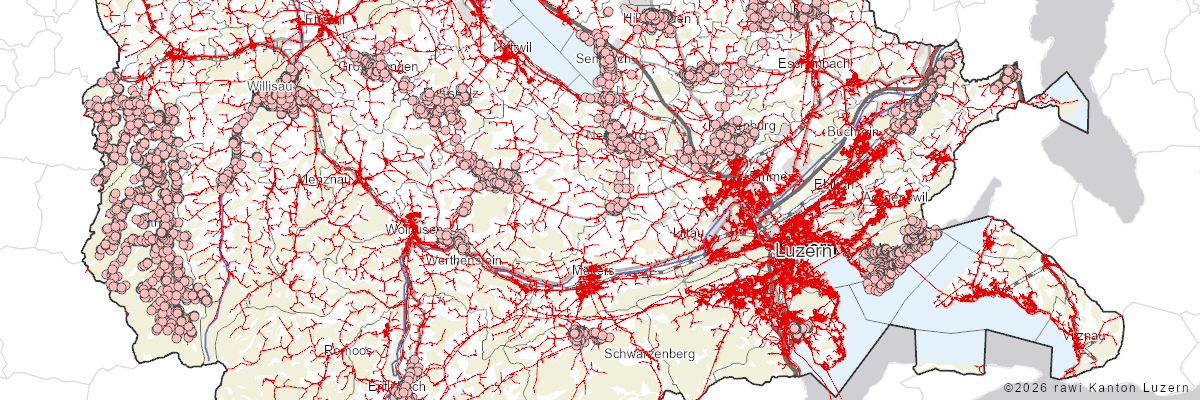

Vorschau Vorschau

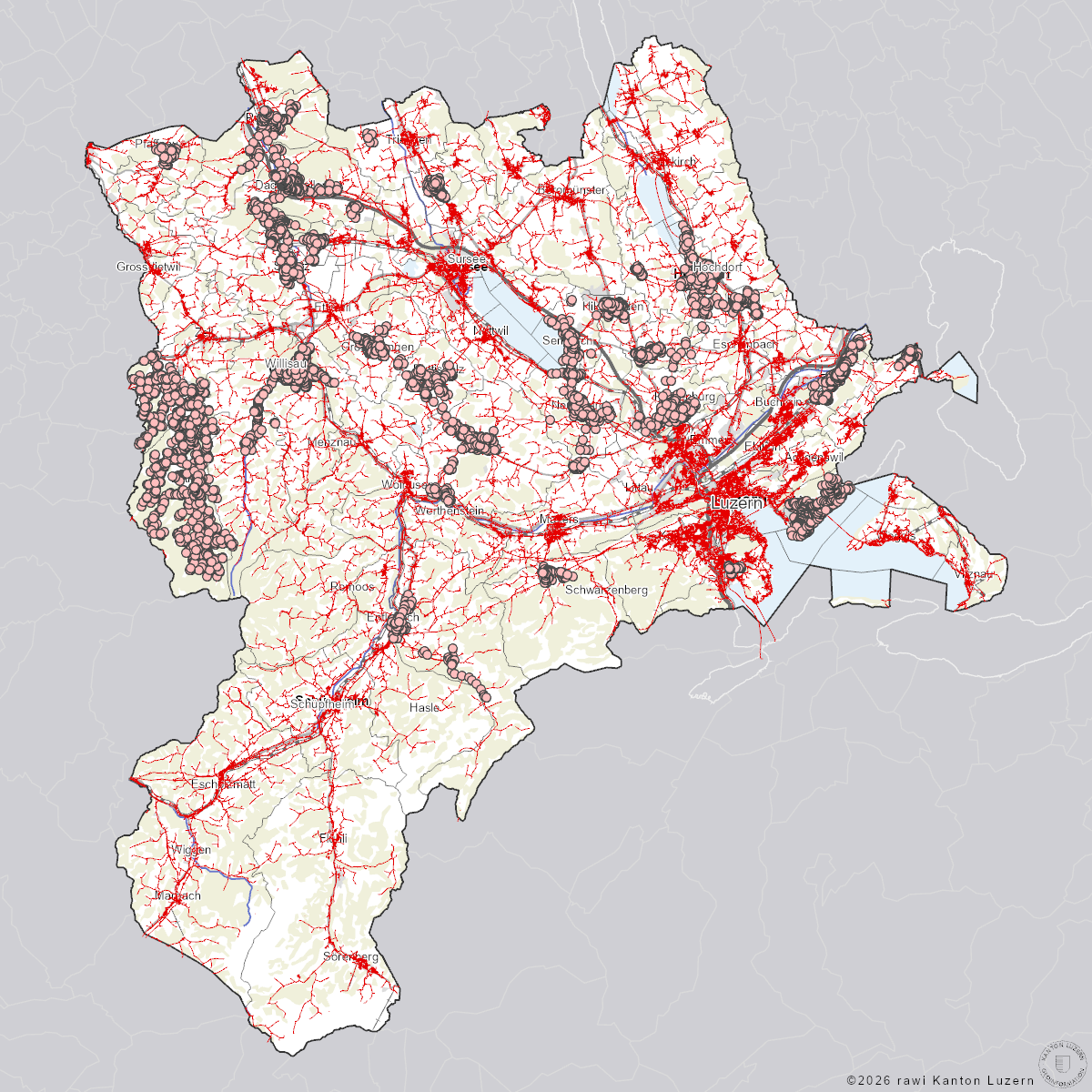

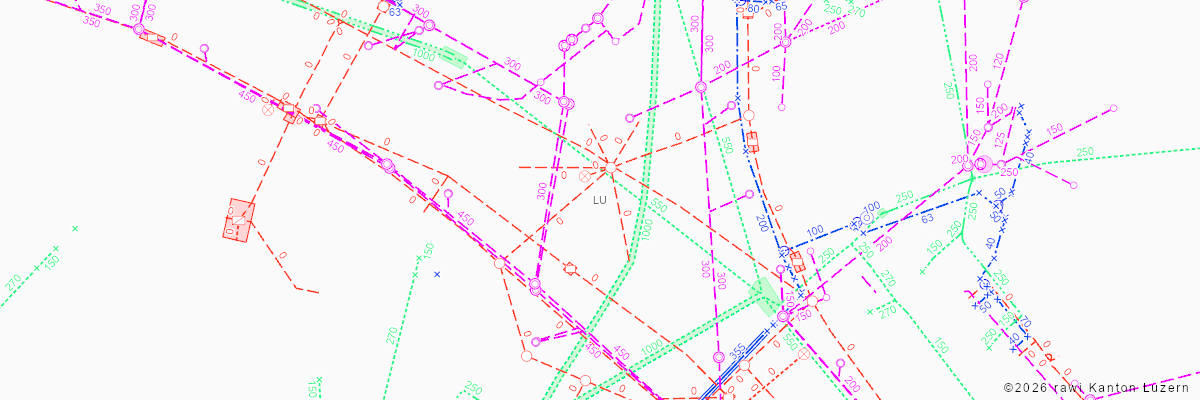

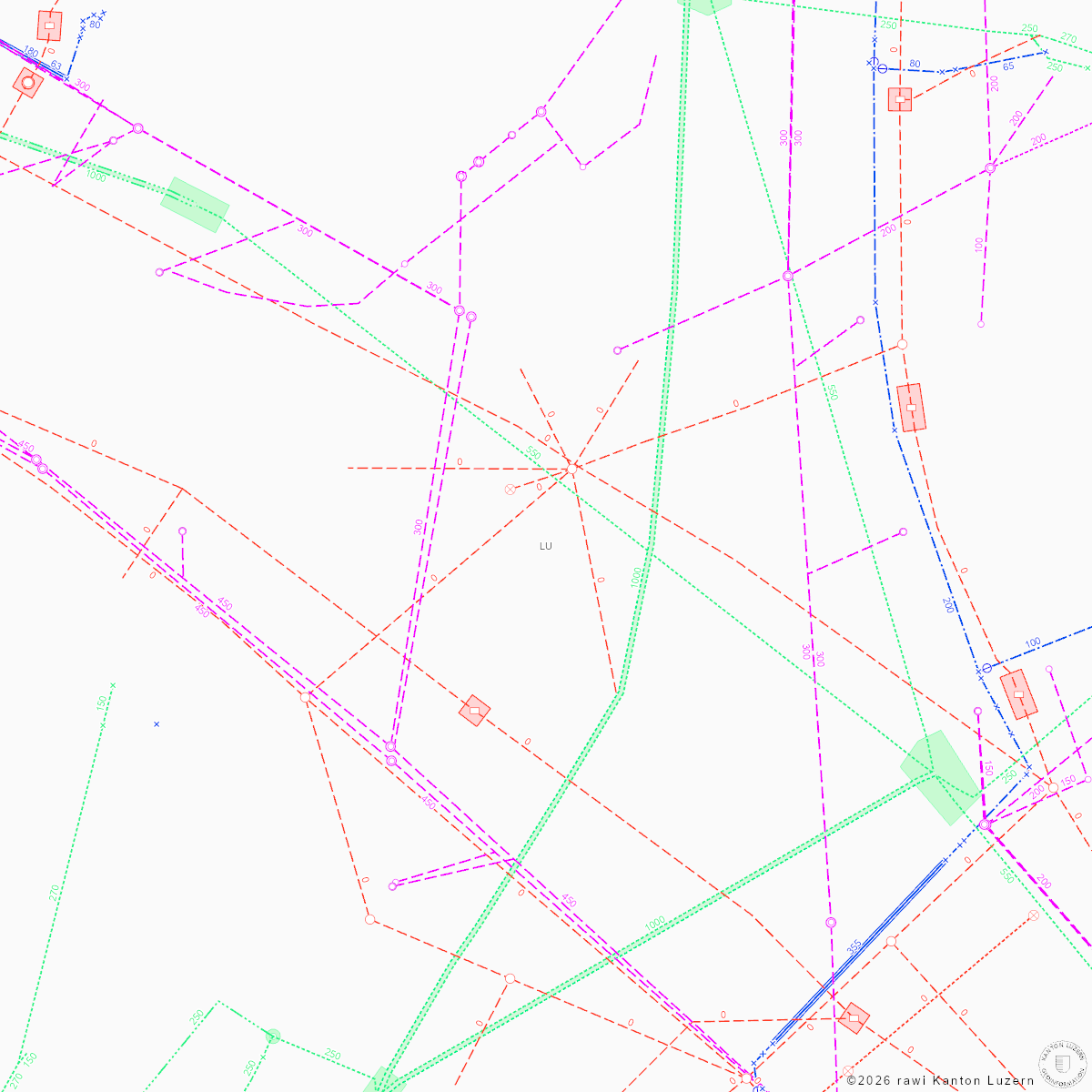

Der Leitungskataster bildet die Versorgungs- und Entsorgungsleitungen im ober- und unterirdischen Raum gesamthaft in einem Plan ab. Er umfasst die Leitungen für Wasser, Abwasser, Elektrizität, Gas, Fernwärme und Kommunikation.

Der Leitungskataster umfasst die zugehörigen Geodaten im Ver- und Entsorgungsgebiet. Der Leitungskataster ist ein wichtiges Koordinationsinstrument für Orientierungs- und Planungsaufgaben im öffentlichen Raum. Die Daten basieren auf der Norm SIA405 (Datenmodell SIA405_LKMap_2015_LV95, Version 2.0). Er bietet eine Übersicht über die ober- und unterirdischen Leitungen, Trassen und die zugehörigen baulichen Objekte.

Diese Kollektion enthält folgende Datensätze:

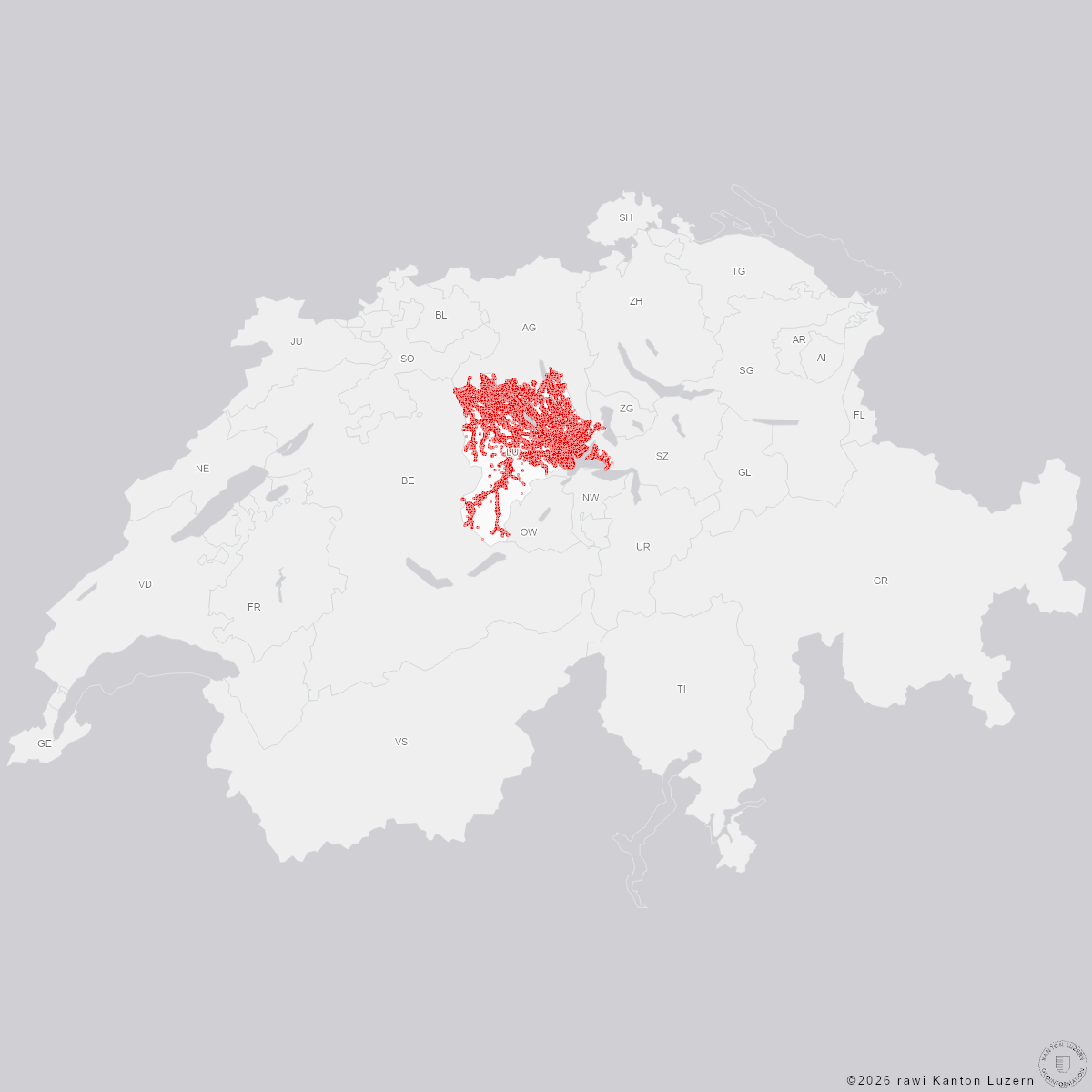

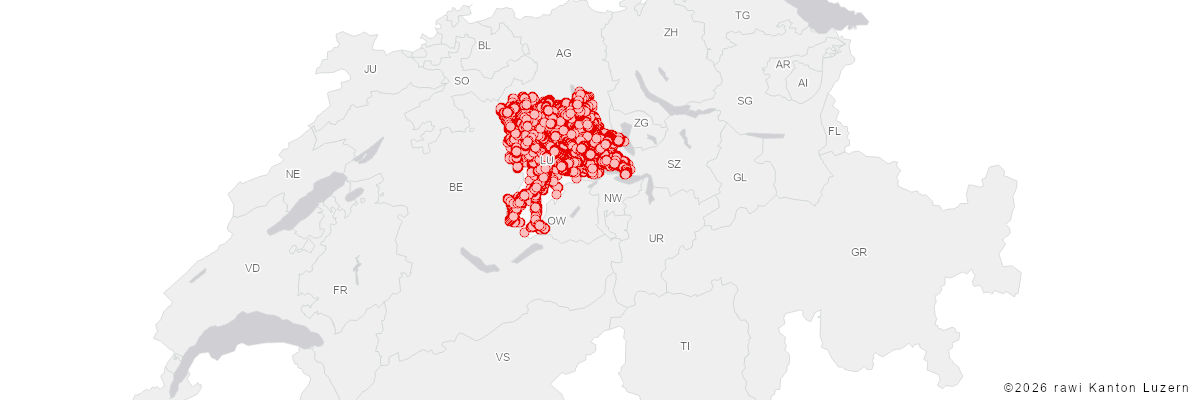

Vorschau Vorschau

Flächen-, Längen- und Punktobjekte (inkl. Beschriftungen) des Leitungskatasters Abwasser

Der Leitungskataster Abwasser ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von berechtigten Benutzern eingesehen werden.

Das Datenmodell des Leitungskatasters Abwasser basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

Zugangsberechtigung: B: beschränkt öffentlich
Nutzungsbedingungen: beschränkt öffentlich
zuletzt aktualisiert: 29.07.2026 (Version 1, Revision 501)
Dieser Mixed-Datensatz enthält 3'416'343 Objekte und wird in vier Dateien (LKMAPABW_V1_PY, LKMAPABW_V1_LI, LKMAPABW_V1_PT1, LKMAPABW_V1_PT2) ausgeliefert
  • Flächen
  • Linien
  • Punkte
  • Punkte
Dateiname: LKMAPABW_V1_PY
Beschrieb:

Leitungskataster Abwasser (Flächen)

Inhalt: Fläche Flächen, 168'419 Objekte
Attribut Alias (Typ) / Beschreibung
DATENHERR
Datenherr (Text)
DATENLIEFERANT
Datenlieferant (Text)
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
EIGENTUEMER
Eigentümer (Text)
FILENAME
Filename (Text)
IDENTIFIKATOR
Transferidentifikator (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
1 genau
2 ungenau
3 geortet
99 unbekannt
95 nicht definiert
OBJEKTART
Objektart Abwasser (Fläche) (codierte Werte)
Wert Bedeutung
99 unbekannt
1 Einleitstelle
2 Spezialbauwerk, Ölabscheider, Schwimmstoffabscheider
3 Spezialbauwerk, Pumpwerk
4 Spezialbauwerk, Regenbecken
5 Spezialbauwerk, weitere
6 Versickerungsanlage
95 nicht definiert
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
95 nicht definiert
Dateiname: LKMAPABW_V1_LI
Beschrieb:

Leitungskataster Abwasser (Linien)

Inhalt: Polyline Polyline, 691'567 Objekte
Attribut Alias (Typ) / Beschreibung
BREITE
Breite [mm] (Gleitkommazahl)
DATENHERR
Datenherr (Text)
DATENLIEFERANT
Datenlieferant (Text)
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
EIGENTUEMER
Eigentümer (Text)
FILENAME
Filename (Text)
IDENTIFIKATOR
Transferidentifikator (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
1 genau
2 ungenau
3 geortet
99 unbekannt
95 nicht definiert
OBJEKTART
Objektart Abwasser (Linie) (codierte Werte)
Wert Bedeutung
1 Fernwirkkabel
2 Haltung, Kanal
3 Schutzrohr
95 nicht definiert
PROFILTYP
Profiltyp (codierte Werte)
Wert Bedeutung
1 Eiprofil
2 Kreisprofil
3 Rechteckprofil
98 andere
99 unbekannt
95 nicht definiert
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
95 nicht definiert
Dateiname: LKMAPABW_V1_PT1
Beschrieb:

Leitungskataster Abwasser (Punkte)

Inhalt: Punkt Punkte, 983'175 Objekte
Attribut Alias (Typ) / Beschreibung
DATENHERR
Datenherr (Text)
DATENLIEFERANT
Datenlieferant (Text)
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
EIGENTUEMER
Eigentümer (Text)
FILENAME
Filename (Text)
IDENTIFIKATOR
Transferidentifikator (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
1 genau
2 ungenau
3 geortet
99 unbekannt
95 nicht definiert
OBJ_DIMEN1
Grösseres Mass Objekt [mm] (Gleitkommazahl)
OBJ_DIMEN2
Kleineres Mass Objekt [mm] (Gleitkommazahl)
OBJEKTART
Objektart Abwasser (Punkt) (codierte Werte)
Wert Bedeutung
99 unbekannt
1 Deckel
2 Einleitstelle
3 Kabelpunkt, Kabelschacht
4 Kabelpunkt, Kabine
5 Kabliberwechsel
6 Kanalanfang
7 Normschacht, Einlaufschacht
8 Normschacht, Geleiseschacht
9 Normschacht, Kontrollschacht
10 Normschacht, Ölabscheider, Schwimmstoffabscheider
11 Normschacht, Schlammsammler
12 Normschacht, weitere
13 Versickerungsanlage
95 nicht definiert
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
95 nicht definiert
SYMBOL_ORI
Symbolorientierung [°] (Gleitkommazahl)
Dateiname: LKMAPABW_V1_PT2
Beschrieb:

Leitungskataster Abwasser (Beschriftungen)

Inhalt: Punkt Punkte, 1'573'182 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
HALI
Horizontale Ausrichtung (codierte Werte)
Wert Bedeutung
1 Left
2 Center
3 Right
IDENTIFIKATOR
IDENTIFIKATOR Transferidentifikator (Text)
ORI
Rotationswinkel [°] (Gleitkommazahl)
PLANTYP
Plantyp (codierte Werte)
Wert Bedeutung
1 Leitungskataster
2 Werkplan
3 Übersichtsplan
95 nicht definiert
TEXT_INH
Textinhalt (Text)
VALI
Vertikale Ausrichtung (codierte Werte)
Wert Bedeutung
1 Top
2 Cap
3 Half
4 Base
5 Bottom
Vorschau Vorschau

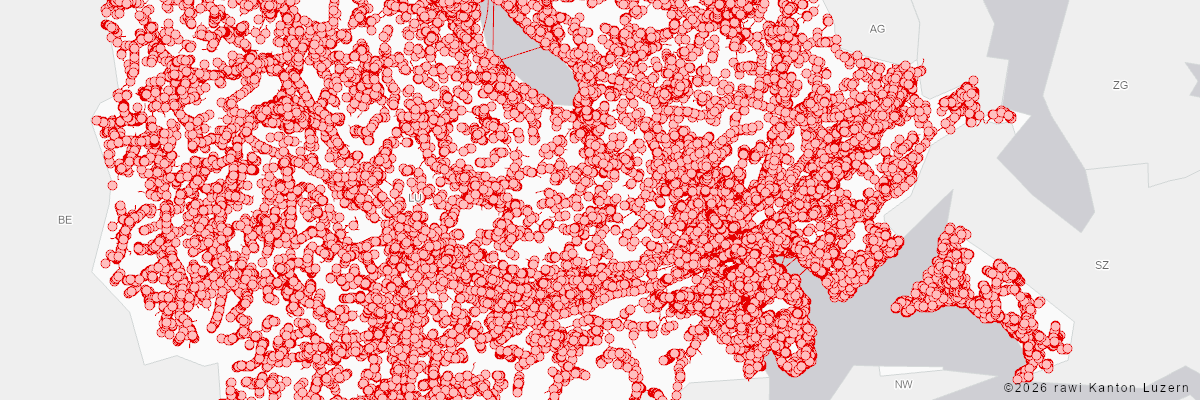

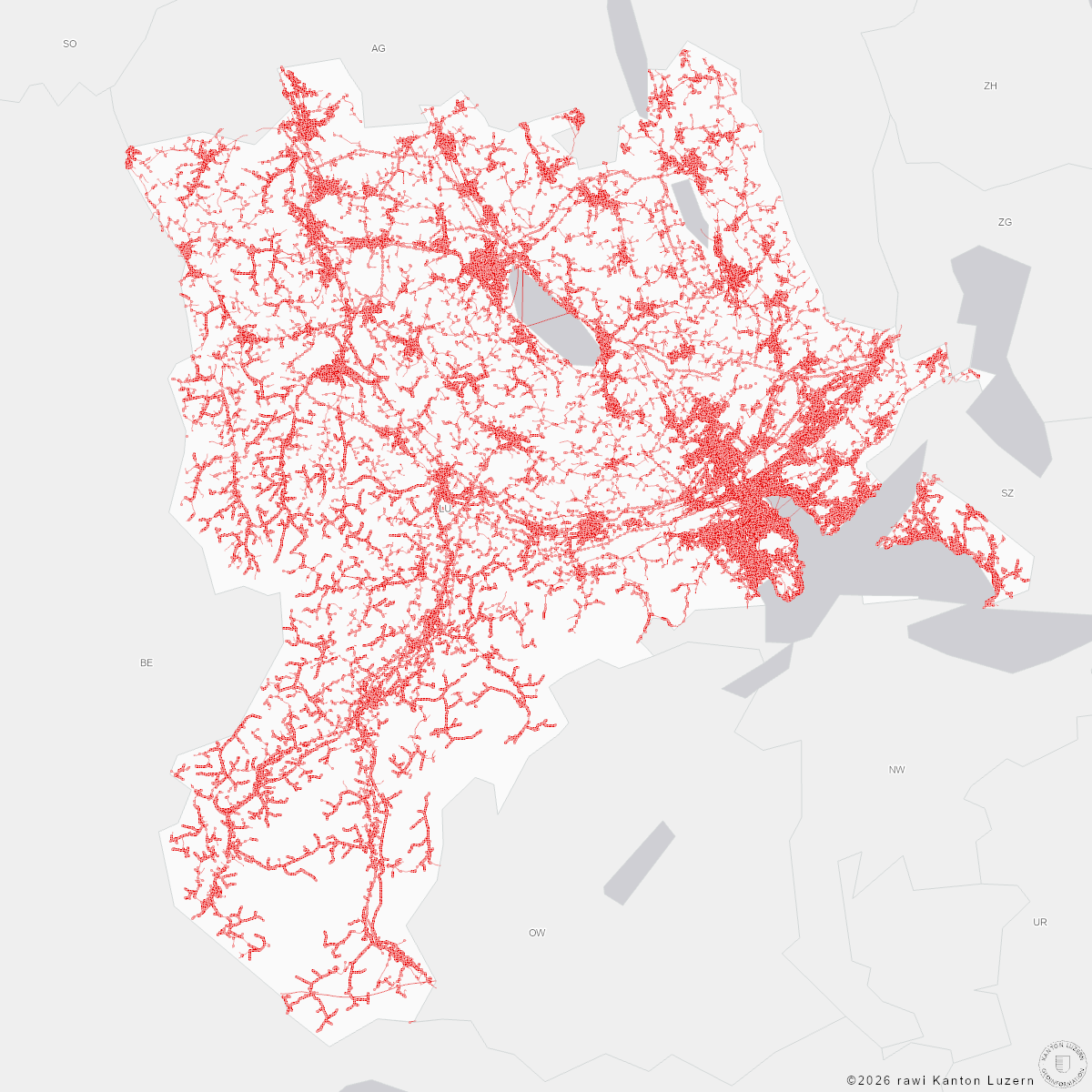

Flächen-, Längen- und Punktobjekte (inkl. Beschriftungen) des Leitungskatasters Elektrizität.

Der Leitungskataster beinhaltet alle Leitungswerke der Medien Abwasser, Elektrizität, Fernwärme, Gas, Kommunikation und Wasser. Er bietet eine Übersicht über die ober- und unterirdischen Leitungen, Trassen und die zugehörigen baulichen Objekte.

Der Leitungskataster Elektrizität ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von den dafür berechtigten Benutzer eingesehen werden. Der Leitungskataster Elektrizität basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

Zugangsberechtigung: B: beschränkt öffentlich
Nutzungsbedingungen: beschränkt öffentlich
zuletzt aktualisiert: 06.08.2026 (Version 2, Revision 153)
Dieser Mixed-Datensatz enthält 809'736 Objekte und wird in vier Dateien (LKMAPELE_V2_LI, LKMAPELE_V2_PY, LKMAPELE_V2_PT1, LKMAPELE_V2_PT2) ausgeliefert
  • Linien
  • Flächen
  • Punkte
  • Punkte
Dateiname: LKMAPELE_V2_LI
Beschrieb: Leitungskataster Elektrizität (Linien)
Inhalt: Polyline Polyline, 432'936 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
BREITE
Breite [mm] (Gleitkommazahl)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
OBJEKTART
Objektart Elektrizität (Linie) (codierte Werte)
Wert Bedeutung
1 Anker Strebe
2 Trasse oberirdisch
3 Trasse unterirdisch
Dateiname: LKMAPELE_V2_PY
Beschrieb: Leitungskataster Elektrizität (Flächen)
Inhalt: Fläche Flächen, 52'538 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
OBJEKTART
Objektart Elektrizität (Fläche) (codierte Werte)
Wert Bedeutung
1 Spezialbauwerk Schacht
2 Spezialbauwerk Kabine
3 Spezialbauwerk Station
4 Spezialbauwerk Öffentlicher Verbraucher
5 Tragwerk
6 Trasse
99 unbekannt
BREITE
Breite [mm] (Gleitkommazahl)
Dateiname: LKMAPELE_V2_PT1
Beschrieb: Leitungskataster Elektrizität (Punkte)
Inhalt: Punkt Punkte, 157'248 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
E_COORD
Ostkoordinate (Gleitkommazahl)
N_COORD
Nordkoordinate (Gleitkommazahl)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_DIMEN1
Grösseres Mass Objekt [mm] (Gleitkommazahl)
OBJ_DIMEN2
Kleineres Mass Objekt [mm] (Gleitkommazahl)
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Elektrizität (Punkt) (codierte Werte)
Wert Bedeutung
1 Kabine
2 Öffentlicher Verbraucher
3 Schacht rechteckig
4 Schacht rund
5 Station
6 Tragwerk
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
SYMBOL_ORI
Symbolorientierung [°] (Gleitkommazahl)
Dateiname: LKMAPELE_V2_PT2
Beschrieb: Leitungskataster Elektrizität (Beschriftungen)
Inhalt: Punkt Punkte, 167'014 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
ORI
Orientierung Name [°] (Gleitkommazahl)
PLANTYP
Plantyp (codierte Werte)
Wert Bedeutung
1 Leitungskataster
2 Werkplan
3 Übersichtsplan
TEXT_INH
Textinhalt (Text)
VALI
Textausrichtung vertikal (codierte Werte)
Wert Bedeutung
1 Top
2 Cap
3 Half
4 Base
5 Bottom
HALI
Textausirchtung horizontal (codierte Werte)
Wert Bedeutung
1 Left
2 Center
3 Right

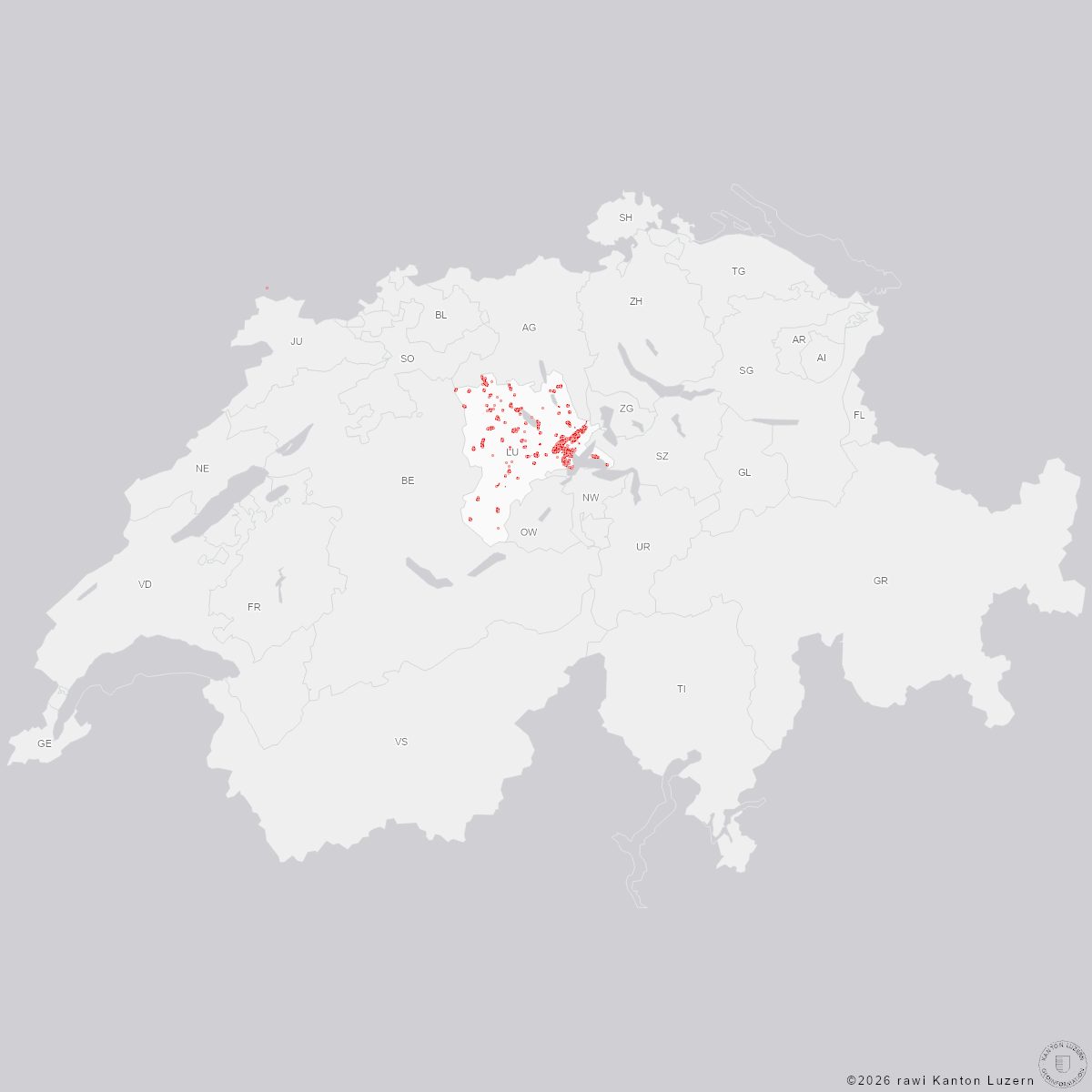

Vorschau Vorschau

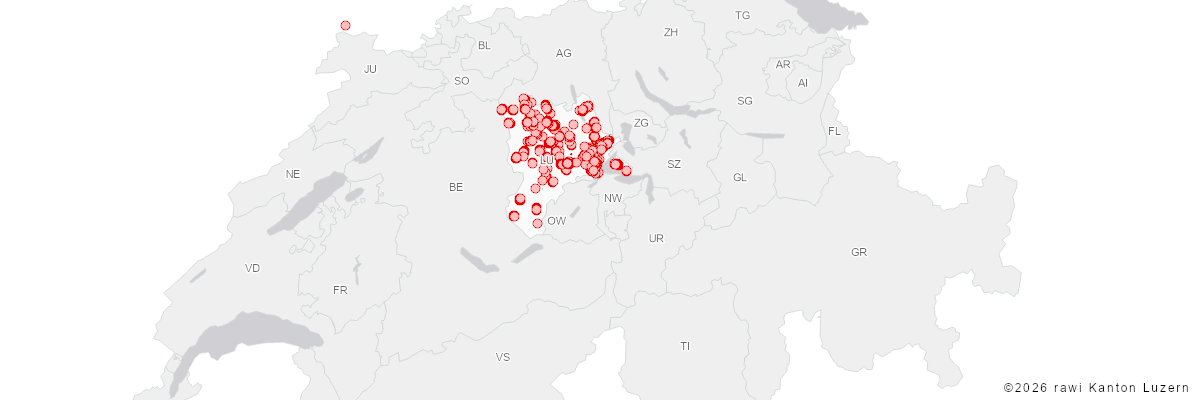

Flächen-, Längen- und Punktobjekte (inkl. Beschriftungen) des Leitungskatasters Fernwärme.

Der Leitungskataster beinhaltet alle Leitungswerke der Medien Abwasser, Elektrizität, Fernwärme, Gas, Kommunikation und Wasser. Er bietet eine Übersicht über die ober- und unterirdischen Leitungen, Trassen und die zugehörigen baulichen Objekte.

Der Leitungskataster Fernwärme ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von den dafür berechtigten Benutzer eingesehen werden. Der Leitungskataster Fernwärme basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

Zugangsberechtigung: B: beschränkt öffentlich
Nutzungsbedingungen: beschränkt öffentlich
zuletzt aktualisiert: 06.08.2026 (Version 2, Revision 301)
Dieser Mixed-Datensatz enthält 60'866 Objekte und wird in vier Dateien (LKMAPFWA_V2_LI, LKMAPFWA_V2_PY, LKMAPFWA_V2_PT1, LKMAPFWA_V2_PT2) ausgeliefert
  • Linien
  • Flächen
  • Punkte
  • Punkte
Dateiname: LKMAPFWA_V2_LI
Beschrieb: Leitungskataster Fernwärme (Linien)
Inhalt: Polyline Polyline, 13'978 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
BREITE
Breite [mm] (Gleitkommazahl)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Fernwärme (Linie) (codierte Werte)
Wert Bedeutung
1 Fernwirkkabel
2 Trasse oberirdisch
3 Trasse unterirdisch
4 Schutzrohr
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
Dateiname: LKMAPFWA_V2_PY
Beschrieb: Leitungskataster Fernwärme (Flächen)
Inhalt: Fläche Flächen, 153 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
CREABY
Erstellt durch (Text)
DATENLIEFERANT
Datenlieferant (Text)
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
OBJEKTART
Objektart Fernwärme (Fläche) (codierte Werte)
Wert Bedeutung
1 Bauwerk Kammer
2 Bauwerk Spezialbauwerk
3 Bauwerk Station
4 Trasse
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
Dateiname: LKMAPFWA_V2_PT1
Beschrieb: Leitungskataster Fernwärme (Punkte)
Inhalt: Punkt Punkte, 39'131 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
E_COORD
Ostkoordinate (Gleitkommazahl)
N_COORD
Nordkoordinate (Gleitkommazahl)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_DIMEN1
Grösseres Mass Objekt [mm] (Gleitkommazahl)
OBJ_DIMEN2
Kleineres Mass Objekt [mm] (Gleitkommazahl)
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Fernwärme (Punkt) (codierte Werte)
Wert Bedeutung
1 Kabelpunkt Kabelschacht
2 Kabelpunkt Kabine
3 Trassepunkt Abstützung
4 Trassepunkt Ent-Belüftung
5 Trassepunkt Entwässerung
6 Trassepunkt Fixpunkt
7 Trassepunkt Geometriepunkt
8 Trassepunkt Montageöffnung Schachteinstieg
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
SYMBOL_ORI
Symbolorientierung [°] (Gleitkommazahl)
Dateiname: LKMAPFWA_V2_PT2
Beschrieb: Leitungskataster Fernwärme (Beschriftungen)
Inhalt: Punkt Punkte, 7'604 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
HALI
Textausrichtung horizontal (codierte Werte)
Wert Bedeutung
1 Left
2 Center
3 Right
VALI
Textausrichtung vertikal (codierte Werte)
Wert Bedeutung
1 Top
2 Cap
3 Half
4 Base
5 Bottom
ORI
Orientierung Name [°] (Gleitkommazahl)
PLANTYP
Plantyp (codierte Werte)
Wert Bedeutung
1 Leitungskataster
2 Werkplan
3 Übersichtsplan
TEXT_INH
Textinhalt (Text)
Vorschau Vorschau
Flächen-, Längen- und Punktobjekte (inkl. Beschriftungen) des Leitungskatasters Gas

Der Leitungskataster beinhaltet alle Leitungswerke der Medien Abwasser, Elektrizität, Fernwärme, Gas, Kommunikation und Wasser. Er bietet eine Übersicht über die ober- und unterirdischen Leitungen, Trassen und die zugehörigen baulichen Objekte

Der Leitungskataster Gas ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von den dafür berechtigten Benutzer eingesehen werden. Der Leitungskatasters Gas basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

Zugangsberechtigung: B: beschränkt öffentlich
Nutzungsbedingungen: beschränkt öffentlich
zuletzt aktualisiert: 03.07.2026 (Version 2, Revision 70)
Dieser Mixed-Datensatz enthält 107'537 Objekte und wird in vier Dateien (LKMAPGAS_V2_LI, LKMAPGAS_V2_PY, LKMAPGAS_V2_PT1, LKMAPGAS_V2_PT2) ausgeliefert
  • Linien
  • Flächen
  • Punkte
  • Punkte
Dateiname: LKMAPGAS_V2_LI
Beschrieb: Leitungskataster Gas (Linien)
Inhalt: Polyline Polyline, 53'766 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
BREITE
Breite [mm] (Gleitkommazahl)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Gas (Linie) (codierte Werte)
Wert Bedeutung
1 Fernwirkkabel
2 Leitung
3 Schutzrohr
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
Dateiname: LKMAPGAS_V2_PY
Beschrieb: Leitungskataster Gas (Flächen)
Inhalt: Fläche Flächen, 425 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Gas (Fläche) (codierte Werte)
Wert Bedeutung
1 Sicherheitskorridor
2 Spezialbauwerk
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
Dateiname: LKMAPGAS_V2_PT1
Beschrieb: Leitungskataster Gas (Punkte)
Inhalt: Punkt Punkte, 32'872 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
E_COORD
Ostkoordinate (Gleitkommazahl)
N_COORD
Nordkoordinate (Gleitkommazahl)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_DIMEN1
Grösseres Mass Objekt [mm] (Gleitkommazahl)
OBJ_DIMEN2
Kleineres Mass Objekt [mm] (Gleitkommazahl)
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Gas (Punkt) (codierte Werte)
Wert Bedeutung
1 Absperrorgan
2 Gaslaterne
3 Kabelpunkt Kabelschacht
4 Kabelpunkt Kabine
5 Rohrleitungsteil Bogen horizontal
6 Rohrleitungsteil Bogen vertikal
7 Schacht
8 Siphon
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
SYMBOL_ORI
Symbolorientierung [°] (Gleitkommazahl)
Dateiname: LKMAPGAS_V2_PT2
Beschrieb: Leitungskataster Gas (Beschriftungen)
Inhalt: Punkt Punkte, 20'474 Objekte
Attribut Alias (Typ) / Beschreibung
HALI
Textausirchtung horizontal (codierte Werte)
Wert Bedeutung
1 Left
2 Center
3 Right
VALI
Textausrichtung vertikal (codierte Werte)
Wert Bedeutung
1 Top
2 Cap
3 Half
4 Base
5 Bottom
FILENAME
Filename (Text)
ORI
Orientierung Name [°] (Gleitkommazahl)
PLANTYP
Plantyp (codierte Werte)
Wert Bedeutung
1 Leitungskataster
2 Werkplan
3 Übersichtsplan
TEXT_INH
Textinhalt (Text)

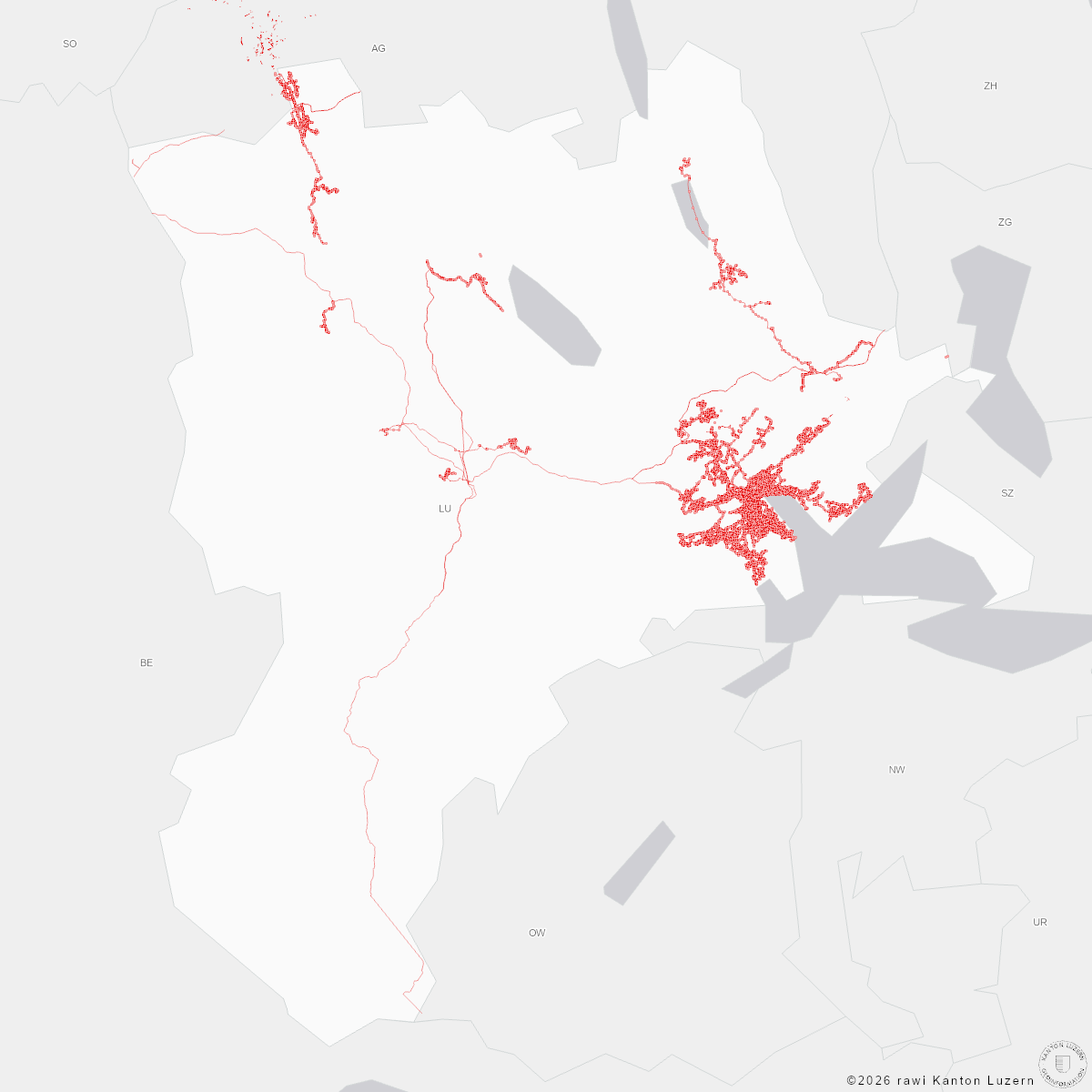

Vorschau Vorschau

Flächen-, Längen-, und Punktobjeke (inkl. Beschriftungen) des Leitungskatasters Kommunikation

Der Leitungskataster beinhaltet alle Leitungswerke der Medien Abwasser, Elektrizität, Fernwärme, Gas, Kommunikation und Wasser. Er bietet eine Übersicht über die ober- und unterirdischen Leitungen, Trassen und die zugehörigen baulichen Objekte.

Der Leitungskataster Kommunikation ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von den dafür berechtigten Benutzer eingesehen werden. Der Leitungskataster Kommunikation basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

Zugangsberechtigung: B: beschränkt öffentlich
Nutzungsbedingungen: beschränkt öffentlich
zuletzt aktualisiert: 06.08.2026 (Version 2, Revision 216)
Dieser Mixed-Datensatz enthält 591'233 Objekte und wird in vier Dateien (LKMAPKOM_V2_LI, LKMAPKOM_V2_PY, LKMAPKOM_V2_PT1, LKMAPKOM_V2_PT2) ausgeliefert
  • Linien
  • Flächen
  • Punkte
  • Punkte
Dateiname: LKMAPKOM_V2_LI
Beschrieb: Leitungskataster Kommunikation (Linien)
Inhalt: Polyline Polyline, 411'552 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
BREITE
Breite [mm] (Gleitkommazahl)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Kommunikation (Linie) (codierte Werte)
Wert Bedeutung
1 Trasse oberirdisch
2 Trasse unterirdisch
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
Dateiname: LKMAPKOM_V2_PY
Beschrieb: Leitungskataster Kommunikation (Flächen)
Inhalt: Fläche Flächen, 36'736 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Kommunikation (Fläche) (codierte Werte)
Wert Bedeutung
1 Bauwerk
2 Schacht
3 Tragwerk
4 Trasse
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
Dateiname: LKMAPKOM_V2_PT1
Beschrieb: Leitungskataster Kommunikation (Punkte)
Inhalt: Punkt Punkte, 135'584 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
CREABY
Erstellt durch (Text)
DATENLIEFERANT
Datenlieferant (Text)
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
E_COORD
Ostkoordinate (Gleitkommazahl)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
N_COORD
Nordkoordinate (Gleitkommazahl)
OBJ_DIMEN1
Grösseres Mass Objekt [mm] (Gleitkommazahl)
OBJ_DIMEN2
Kleineres Mass Objekt [mm] (Gleitkommazahl)
OBJ_ID
Objektidentifikation (Text)
OBJEKTART
Objektart Kommunikation (Punkt) (codierte Werte)
Wert Bedeutung
1 Bauwerk
2 Schacht rechteckig
3 Schacht rund
4 Tragwerk
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
SYMBOL_ORI
Symbolorientierung [°] (Gleitkommazahl)
Dateiname: LKMAPKOM_V2_PT2
Beschrieb: Leitungskataser Kommunikation (Beschriftungen)
Inhalt: Punkt Punkte, 7'361 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
HALI
Textausirchtung horizontal (codierte Werte)
Wert Bedeutung
1 Left
2 Center
3 Right
ORI
Orientierung Name [°] (Gleitkommazahl)
PLANTYP
Plantyp (codierte Werte)
Wert Bedeutung
1 Leitungskataster
2 Werkplan
3 Übersichtsplan
TEXT_INH
Textinhalt (Text)
VALI
Textausrichtung vertikal (codierte Werte)
Wert Bedeutung
1 Top
2 Cap
3 Half
4 Base
5 Bottom

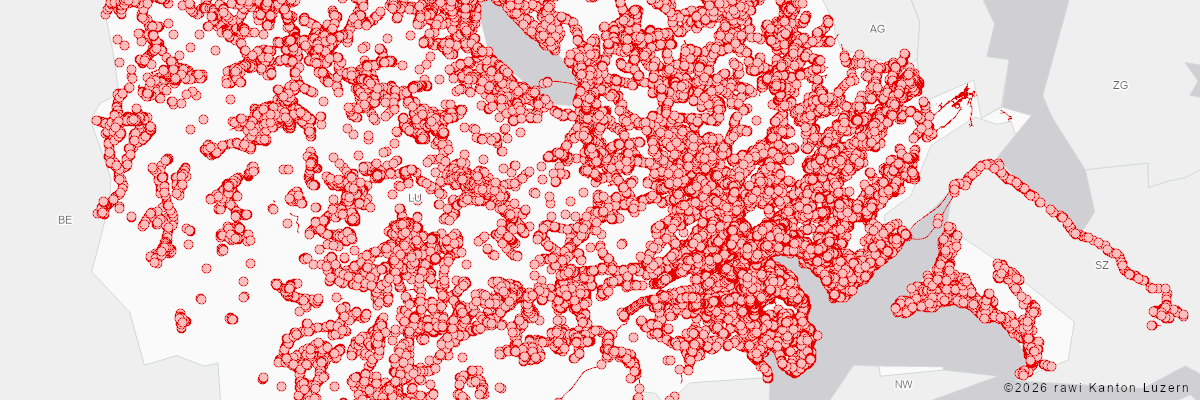

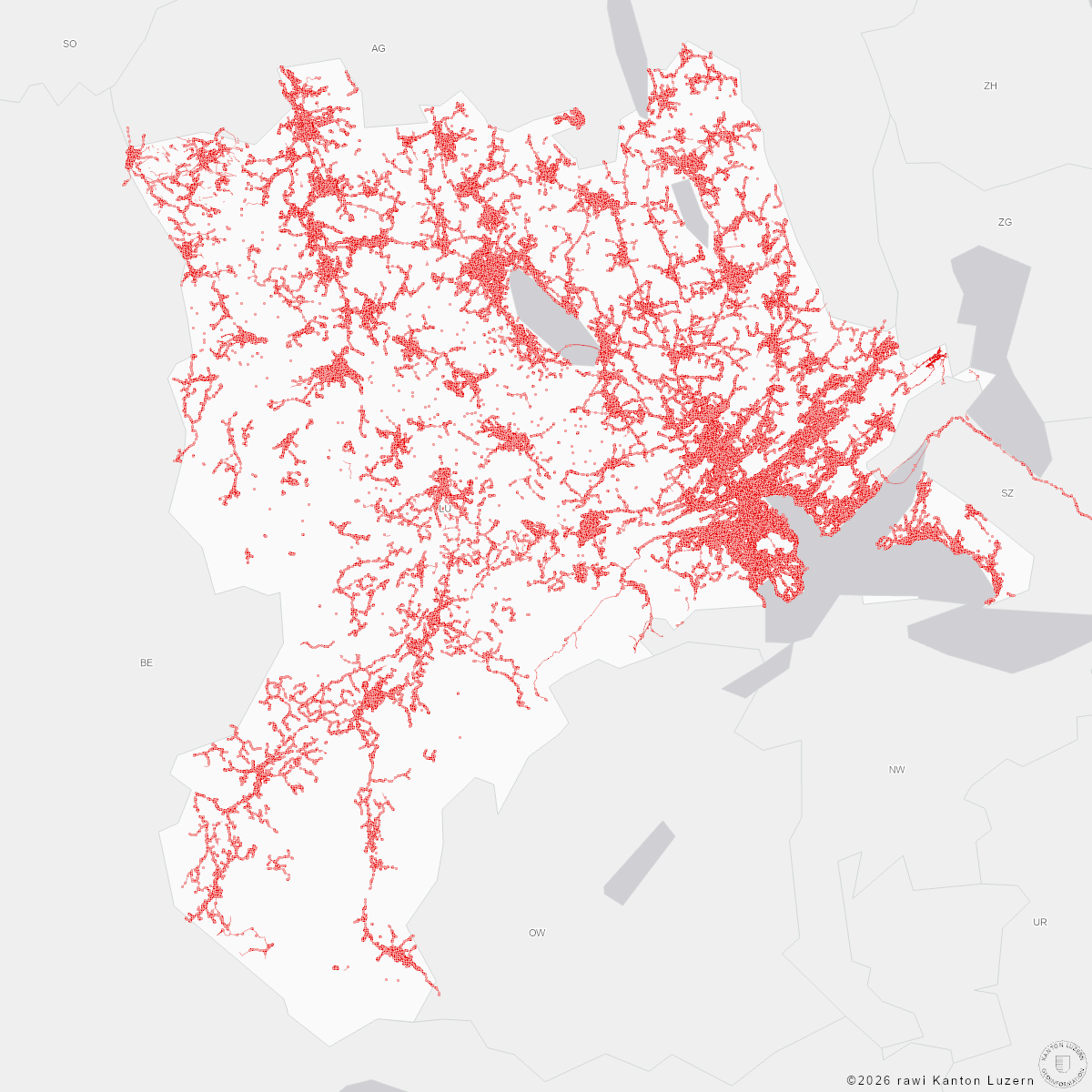

Vorschau Vorschau

Flächen-, Längen- und Punktobjekte (inkl. Beschriftungen) des Leitungskatasters Wasser.

Der Leitungskataster beinhaltet alle Leitungswerke der Medien Abwasser, Elektrizität, Fernwärme, Gas, Kommunikation und Wasser. Er bietet eine Übersicht über die ober- und unterirdischen Leitungen, Trassen und die zugehörigen baulichen Objekte.

Der Leitungskataster Wasser ist im passwortgeschützten Bereich des Raumdatenpools (Expertviewer) eingebunden und kann nur von den dafür berechtigten Benutzer eingesehen werden. Der Leitungskataster Wasser basiert auf dem Modell SIA405_LKMap_2015_LV95 (INTERLIS).

Zugangsberechtigung: B: beschränkt öffentlich
Nutzungsbedingungen: beschränkt öffentlich
zuletzt aktualisiert: 04.08.2026 (Version 2, Revision 1144)
Dieser Mixed-Datensatz enthält 978'952 Objekte und wird in vier Dateien (LKMAPWAS_V2_PY, LKMAPWAS_V2_LI, LKMAPWAS_V2_PT1, LKMAPWAS_V2_PT2) ausgeliefert
  • Flächen
  • Linien
  • Punkte
  • Punkte
Dateiname: LKMAPWAS_V2_PY
Beschrieb: Leitungskataster Wasser (Flächen)
Inhalt: Fläche Flächen, 2'279 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Wasser (Fläche) (codierte Werte)
Wert Bedeutung
1 Spezialbauwerk
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
Dateiname: LKMAPWAS_V2_LI
Beschrieb: Leitungskataster Wasser (Linien)
Inhalt: Polyline Polyline, 223'389 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
BREITE
Breite [mm] (Gleitkommazahl)
CREABY
Erstellt durch (Text)
DATENLIEFERANT
Datenlieferant (Text)
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_ID
Objektidentifikation (Text)
OBJEKTART
Objektart Wasser (Linie) (codierte Werte)
Wert Bedeutung
1 Fernwirkkabel
2 Leitung
3 Schutzrohr
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
Dateiname: LKMAPWAS_V2_PT1
Beschrieb: Leitungskataster Wasser (Punkte)
Inhalt: Punkt Punkte, 516'355 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
E_COORD
Ostkoordinate (Gleitkommazahl)
N_COORD
Nordkoordinate (Gleitkommazahl)
CREABY
Erstellt durch (Text)
Person oder Stelle, die zuständig ist für Erheben, Nachführen und Verwalten eines Datensatzes (in INTERLIS DATENHERR)
DATENLIEFERANT
Datenlieferant (Text)
Person oder Stelle, die einen Transferdatensatz erzeugt
DATEOFCHNG
Datum letzte Änderung (Datum und Zeit)
Datum der letzten Änderung am Objekt (Attribute und/oder Geometrie)
EIGENTUEMER
Eigentümer (Text)
LAGEBESTIMMUNG
Lagebestimmung (codierte Werte)
Wert Bedeutung
2 ungenau
3 geortet
99 unbekannt
1 genau
OBJ_DIMEN1
Grösseres Mass Objekt [mm] (Gleitkommazahl)
OBJ_DIMEN2
Kleineres Mass Objekt [mm] (Gleitkommazahl)
OBJ_ID
Objektidentifikation (Text)
eindeutige Objektidentifikation, in INTERLIS zusätzlich redundant als Attribut modelliert
OBJEKTART
Objektart Wasser (Punkt) (codierte Werte)
Wert Bedeutung
1 Absperrorgan
2 Gartenhydrant
3 Kabelpunkt
4 Kabelschacht
5 Kabine
6 Oberflurhydrant
7 Unterflurhydrant
8 Rohrleitungsteil Bogen horizontal
9 Rohrleitungsteil Bogen vertikal
10 Schacht
99 unbekannt
STATUS
Status (codierte Werte)
Wert Bedeutung
1 ausser Betrieb
2 in Betrieb
3 tot
99 unbekannt
96 weitere
SYMBOL_ORI
Symbolorientierung [°] (Gleitkommazahl)
Dateiname: LKMAPWAS_V2_PT2
Beschrieb: Leitungskataster Wasser (Beschriftungen)
Inhalt: Punkt Punkte, 236'929 Objekte
Attribut Alias (Typ) / Beschreibung
FILENAME
Filename (Text)
HALI
Textausirchtung horizontal (codierte Werte)
Wert Bedeutung
1 Left
2 Center
3 Right
VALI
Textausrichtung vertikal (codierte Werte)
Wert Bedeutung
1 Top
2 Cap
3 Half
4 Base
5 Bottom
ORI
Orientierung Name [°] (Gleitkommazahl)
PLANTYP
Plantyp (codierte Werte)
Wert Bedeutung
1 Leitungskataster
2 Werkplan
3 Übersichtsplan
TEXT_INH
Textinhalt (Text)

vollständige Metadaten

letzte Aktualisierung dieser Seite (Stand der Metadaten): 03.08.2026

Diese Website verwendet ausschliesslich notwendige Cookies. Zur anonymisierten Auswertung der Besuchszahlen setzen wir das datenschutzfreundliche Analysetool Matomo ein. Durch Klicken auf «OK» bestätigen Sie, dass Sie diesen Hinweis zur Kenntnis genommen haben.
Weitere Informationen
